美国Bertec测力跑台如何安装使用？操作流程与维护注意事项

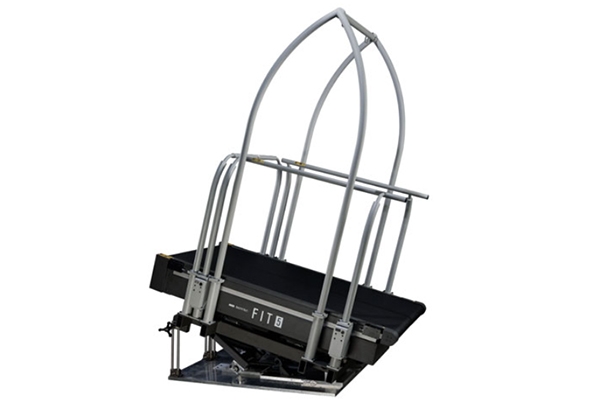

美国Bertec测力跑台是一款集成力学测量与运动模拟功能的精密设备，可精准捕捉人体运动过程中的力学数据，广泛应用于相关研究与实践场景。正确的安装、规范的操作的和科学的维护，是保障设备稳定运行、确保测量数据准确、延长设备使用寿命的关键。本文将详细介绍该设备的安装流程、操作规范及维护注意事项，为相关操作人员提供全面的指导。
一、美国Bertec测力跑台安装流程
美国Bertec测力跑台的安装需遵循“前期准备-现场布置-设备组装-线路连接-调试校准”的步骤逐步开展，安装过程需注重细节把控，避免因操作不当影响设备性能。安装前需明确设备安装要求，配备专业操作人员，确保安装过程安全、规范。
（一）安装前期准备
安装前期准备工作是保障安装顺利进行的基础，主要包括场地确认、工具准备、设备检查三个方面，需逐一落实，避免遗漏。
场地确认需结合设备参数要求，选择符合条件的安装区域。美国Bertec测力跑台有明确的场地尺寸要求，常规型号设备外形尺寸约为193cm×125cm×36cm，重量约115kg，安装区域需保证足够的操作空间，跑台周围需预留合理空隙，便于后续维护操作。
同时，安装地面需保持平整，无明显凸起、凹陷或倾斜，避免设备运行时产生振动，影响测量精度。地面需具备足够的承重能力，能够稳定支撑设备重量及使用过程中的动态载荷，防止地面变形导致设备移位。此外，安装区域需远离强电磁场、潮湿环境及腐蚀性物质，避免电磁干扰影响数据采集，或环境因素损坏设备部件。
工具准备需根据安装手册要求，配备齐全所需的安装工具，主要包括螺丝刀、扳手、卷尺、水平仪、接线工具等，所有工具需提前检查，确保完好可用，避免因工具缺失或损坏导致安装中断。同时，需准备好设备配套的线缆、固定件等配件，核对配件数量与型号，确保与设备匹配。
设备检查需在安装前对设备主体及配件进行全面排查。检查设备主体是否存在外观损坏、部件缺失等情况，重点查看跑带、测力传感器、电子控制单元等核心部件的完整性。检查配件是否齐全，包括线缆、固定螺丝、密封圈等，核对配件型号与设备要求是否一致。若发现设备或配件存在损坏、缺失等问题，需及时联系相关方处理，不可强行安装。
（二）现场布置
现场布置需在前期场地确认的基础上，进一步优化安装环境，为设备安装做好铺垫。首先，对安装区域地面进行清洁，清除地面灰尘、杂物，确保地面干净平整，若地面存在轻微不平整，可通过调整垫片进行找平。
对于采用槽位安装的方式，需按照施工图纸要求，开挖合适尺寸的凹槽，槽底需完全清洁，确保平整度符合要求；若采用地面安装，需在地面标记设备安装位置，确保设备安装后居中、稳固。
其次，规划线缆布置路径，美国Bertec测力跑台的分离式跑带需通过线缆与电子控制单元连接，线缆布置需避免弯折、挤压，防止线缆损坏影响信号传输。需准备导管或地面线缆保护套，对线缆进行保护，避免线缆暴露在外受到磨损。同时，根据系统布局要求，为电子控制单元和电脑预留合适的安装位置，确保线缆长度足够，且便于后续操作与维护。
最后，检查安装区域的电源条件，美国Bertec测力跑台需采用标准工业3相供电，电压要求为380V，电流为30A，插头类型为532P 6W，需确认电源接口符合要求，且电源稳定，避免电压波动影响设备运行。同时，需确保安装区域具备良好的通风条件，便于设备散热，延长设备使用寿命。
（三）设备组装
设备组装需按照安装手册的步骤逐步进行，重点关注核心部件的安装精度，确保各部件连接牢固、位置准确。首先，将设备主体放置在标记好的安装位置，使用水平仪检查设备水平度，若存在倾斜，通过调整设备底部的调节脚进行找平，确保设备主体水平、稳固，避免运行时产生振动。
其次，安装跑带部件，美国Bertec测力跑台采用左右分离式跑带设计，需将两条跑带分别安装在设备主体的对应位置，确保跑带与滚筒贴合紧密，无松动、偏移现象。安装过程中需注意跑带的张力调节，张力适中，避免过松导致跑带打滑，或过紧增加设备运行负荷，影响设备寿命。同时，检查跑带表面是否平整，有无破损、褶皱等情况，确保跑带正常运行。
然后，安装电子控制单元，将电子控制单元放置在预留位置，固定牢固，避免设备运行时产生晃动。电子控制单元是设备的控制核心，需确保安装位置通风良好，便于散热，同时远离水源、潮湿区域，防止电路损坏。
最后，安装辅助部件，根据设备配置，可安装可拆卸侧面扶手、安全支架等辅助部件，安装时需确保连接牢固，符合安全使用要求。扶手安装需水平、稳固，安全支架需安装到位，为操作人员提供安全保护。
（四）线路连接
线路连接是设备正常运行的关键，需严格按照安装手册的要求进行，确保线路连接正确、牢固，避免接触不良、线路接反等问题。首先，连接跑带与电子控制单元的线缆，将两条跑带对应的线缆分别接入电子控制单元的对应接口，接入后拧紧接口螺丝，确保连接牢固，避免信号传输中断。
其次，连接电子控制单元与电脑的线缆，电子控制单元的第一组输出通过电脑USB接口与AM6500放大器相连，用于控制跑台；后两组输出与Bertec信号转换器相连，用于采集数据。连接时需注意接口对应，避免接反，连接后检查线缆是否松动，确保信号传输稳定。
然后，连接电源线路，将电子控制单元的电源接口与预留的3相电源接口连接，连接前需确认电源关闭，避免触电危险。连接后检查电源线路是否牢固，确保供电稳定，同时安装好电源保护装置，防止电压波动、短路等问题损坏设备。
最后，检查所有线路连接情况，梳理线缆布置，避免线缆交叉、挤压，确保线缆无破损、裸露等情况。同时，检查电子控制箱上的紧急停止按钮是否安装到位、功能正常，为设备安全运行提供保障。
（五）调试校准
设备安装完成后，需进行调试校准，确保设备运行正常、测量数据准确，调试校准需按照规范步骤进行，不可省略相关环节。首先，进行通电测试，打开电源开关，检查电子控制单元、电脑软件是否正常启动，跑带是否能够正常运转，有无异常噪音、卡顿等情况。若发现异常，需立即断电，排查线路连接、部件安装等问题，解决后再重新通电测试。
其次，进行跑带调试，调整跑带的速度、加速度，测试跑带的运行稳定性，确保跑带运转平稳，无打滑、偏移现象。同时，测试跑带的倾斜角度调节功能，确保倾斜角度能够在0-15°范围内正常调节，满足不同使用场景的需求。
然后，进行测力功能校准，这是确保测量数据准确的核心环节。校准需按照设备校准手册的要求，使用标准砝码进行加载测试，调整测力传感器的参数，确保传感器能够准确采集Fx、Fy、Fz、Mx、My、Mz六个分量的力和力矩数据，测量精度符合设备要求。校准过程中需记录相关数据，确保校准结果可追溯。
最后，进行系统联动测试，将电脑软件与设备进行联动，测试数据采集、传输、存储功能是否正常，确保软件能够实时显示跑台运行参数、测力数据等信息，数据记录准确、完整。调试校准完成后，填写调试校准记录，确认设备安装合格，可投入使用。
二、美国Bertec测力跑台操作流程
美国Bertec测力跑台的操作需遵循“开机准备-参数设置-运行操作-数据采集-关机操作”的流程，操作人员需熟悉设备操作规范，严格按照步骤进行操作，避免因操作不当导致设备损坏或数据误差。操作前需做好安全检查，确保设备处于正常状态。
（一）开机准备
开机准备工作主要包括设备检查、环境检查、人员准备三个方面，需逐一落实，确保开机安全、顺利。首先，检查设备外观，查看跑带、电子控制单元、线缆等部件是否完好，有无松动、破损等情况；检查紧急停止按钮是否处于正常状态，能够正常触发。
其次，检查环境条件，确认安装区域通风良好、无杂物堆积，电源稳定，无强电磁场干扰。检查地面是否平整，设备是否稳固，避免设备运行时产生振动。
最后，做好人员准备，操作人员需熟悉设备操作手册，掌握基本操作方法，穿戴合适的操作服装，避免穿戴宽松衣物、首饰等，防止卷入设备运行部件。同时，明确操作分工，确保操作过程有序进行。
（二）开机操作
开机操作需按照“先接通电源-启动电子控制单元-启动电脑软件-设备自检”的步骤进行，避免操作顺序错误导致设备损坏。首先，接通设备总电源，确认电源指示灯正常亮起，电源电压稳定。
其次，启动电子控制单元，按下电子控制箱上的启动按钮，观察电子控制单元的运行状态，确保无异常指示灯亮起，设备无异常噪音。
然后，启动电脑软件，打开与设备配套的控制软件，等待软件与设备建立连接。连接成功后，软件将显示设备的基本信息、运行状态等内容。
最后，进行设备自检，在电脑软件中启动自检程序，设备将自动检查跑带运行、测力传感器、数据传输等功能是否正常。自检完成后，软件将显示自检结果，若自检合格，设备可进入参数设置环节；若自检不合格，需排查相关问题，解决后重新进行自检。
（三）参数设置
参数设置需根据使用需求，在电脑软件中进行精准设置，确保设备运行参数、测力参数符合使用要求。首先，设置跑台运行参数，包括速度、加速度、倾斜角度等。速度范围可设置为0-11.5m/s，加速度范围为0-25m/s²，倾斜角度可设置为0-15°，操作人员可根据实际需求调整参数，设置完成后点击确认，确保参数生效。
其次，设置测力参数，包括测力范围、数据采集频率等。根据设备规格，Fx、Fy最大负载为2500N，Fz最大负载为5000N，最小测力为1N，操作人员可根据测量需求设置合适的测力范围。数据采集频率可根据研究需求调整，确保能够准确捕捉运动过程中的力学数据。
然后，设置数据存储参数，选择数据存储路径、存储格式等，确保数据能够准确、完整地存储，便于后续查看、分析。同时，设置数据滤波、频谱分析等相关参数，优化数据质量。
最后，检查参数设置情况，确认所有参数设置正确，无遗漏、错误，避免因参数设置不当导致设备运行异常或数据误差。
（四）运行操作
运行操作需在参数设置完成后进行，操作人员需严格按照规范操作，确保设备运行安全、稳定。首先，告知所有在场人员设备即将启动，提醒无关人员远离设备，避免发生安全事故。
其次，启动跑台运行，在电脑软件中点击“启动”按钮，跑台将按照设置的参数开始运行。操作人员需密切观察跑台运行状态，查看跑带是否运转平稳，有无打滑、偏移、异常噪音等情况；观察电子控制单元、电脑软件的运行状态，确保数据传输正常。
然后，进行运动测试，测试人员可根据需求在跑台上进行行走、跑步等运动，操作人员需在旁监护，确保测试人员安全。同时，观察数据采集情况，确保软件能够实时采集、显示测力数据，数据无异常波动。
运行过程中，若需要调整参数，需先点击“暂停”按钮，停止跑台运行后，再修改相关参数，修改完成后重新启动跑台。严禁在跑台运行过程中直接修改参数，避免设备运行异常。
若运行过程中出现紧急情况，操作人员需立即按下电子控制箱上的紧急停止按钮，或在电脑软件中点击“紧急停止”，停止设备运行，排查问题后再重新启动。
（五）数据采集与处理
数据采集与处理是设备使用的核心环节，需确保数据采集准确、完整，处理规范、合理。首先，数据采集过程中，操作人员需密切关注数据变化，确保数据采集连续、无中断，若出现数据异常，需及时停止采集，排查设备、参数等问题，解决后重新采集。
其次，采集完成后，对数据进行保存，确认数据存储路径正确，存储格式符合要求，避免数据丢失。同时，对采集到的数据进行初步整理，删除无效数据，保留有效数据。
然后，根据使用需求，对数据进行分析处理，利用软件的数据分析功能，进行数字滤波、频谱分析、逆向动力学分析等，获得所需的力学参数，如三维力矢量、压力中心、关节合力、关节力矩及功率等。分析过程中需严格按照软件操作规范进行，确保分析结果准确。
最后，将处理后的数据分析结果导出，保存为合适的格式，便于后续查阅、使用。同时，整理数据采集记录，包括采集时间、参数设置、数据情况等，建立完整的数据档案。
（六）关机操作
关机操作需按照“停止设备运行-关闭软件-关闭电子控制单元-切断电源”的步骤进行，避免操作顺序错误导致设备损坏或数据丢失。首先，在电脑软件中点击“停止”按钮，停止跑台运行，确保跑带完全停止转动。
其次，关闭电脑软件，关闭前需保存好所有采集的数据及分析结果，避免数据丢失。
然后，关闭电子控制单元，按下电子控制箱上的关闭按钮，等待电子控制单元完全关闭后，再进行后续操作。
最后，切断设备总电源，拔掉电源插头，整理好线缆，清理设备表面及周围的灰尘、杂物，确保设备处于整洁、安全的状态。关机后，需检查设备是否存在异常，做好关机记录。
三、美国Bertec测力跑台维护注意事项
美国Bertec测力跑台作为精密设备，日常维护与定期保养是保障设备稳定运行、延长使用寿命、确保测量精度的关键。维护工作需遵循“日常清洁-定期检查-校准维护-故障排查-存放保护”的原则，落实各项维护措施，及时发现并解决设备存在的问题。
（一）日常清洁维护
日常清洁维护需每天进行，确保设备表面及内部清洁，避免灰尘、杂物堆积影响设备运行。首先，清洁设备表面，使用软布或无尘布轻轻擦拭设备主体、电子控制单元、扶手等部件的表面，清除灰尘、污渍。对于跑带表面，需使用专用清洁工具擦拭，去除表面的灰尘、汗液等，避免污渍堆积导致跑带打滑或损坏。
其次，清洁设备内部，使用软毛刷或吹气球（压缩空气需调低气压）清理设备内部的灰尘，重点清理电子控制单元、传感器等核心部件的灰尘，避免灰尘进入设备内部损坏电路或影响传感器性能。严禁使用腐蚀性或挥发性强的溶剂（如酒精、汽油）进行清洁，防止损坏设备涂层或电路。
然后，清洁线缆及接口，用软布擦拭线缆表面，清除灰尘、污渍，检查线缆接口是否有灰尘、杂物，若有需及时清理，确保接口连接良好。同时，整理线缆，避免线缆弯折、挤压，确保线缆无破损、裸露等情况。
最后，清洁安装区域，清除设备周围的灰尘、杂物，保持安装区域整洁、通风，避免杂物堆积影响设备散热或操作安全。
（二）定期检查维护
定期检查维护需按照规定的周期进行，重点检查设备核心部件的运行状态，及时发现并处理潜在问题。定期检查周期可分为每周、每月、每季度三个层次，不同周期的检查重点不同。
每周检查重点：检查跑带的运行状态，查看跑带是否有松动、偏移、破损等情况，若有松动需及时调整张力；检查跑带与滚筒的贴合情况，确保贴合紧密，无打滑现象。检查电子控制单元的运行状态，查看指示灯是否正常，有无异常噪音、过热等情况。检查线缆连接情况，确保线缆连接牢固，无松动、破损等问题。检查紧急停止按钮的功能，按下按钮，确认设备能够立即停止运行。
每月检查重点：拆卸设备的防护罩、滤网等易积灰部件，用压缩空气吹扫灰尘，确保部件清洁。检查设备的固定件，如螺丝、螺帽等，查看是否有松动，若有需及时紧固，防止设备运行时产生振动。检查测力传感器的连接情况，确保传感器连接牢固，无松动、移位等情况。检查电源线路及接口，查看是否有老化、破损等情况，确保供电稳定。
每季度检查重点：全面检查设备的承重结构，查看焊缝、螺栓有无开裂、松动等情况，确保设备结构稳定。检查跑带的磨损情况，若跑带磨损严重，需及时更换，避免影响设备运行及测量精度。检查电子控制单元内部的电路、元器件，查看是否有老化、损坏等情况，若有需及时维修或更换。检查数据采集系统的运行状态，测试数据采集的准确性、稳定性。
（三）校准维护
校准维护是确保设备测量精度的关键，需定期对设备进行校准，按照校准手册的要求操作，确保校准结果准确、可追溯。首先，明确校准周期，静态应用建议每12个月校准一次，动态应用每6个月校准一次，若设备使用频率较高或使用环境恶劣，可适当缩短校准周期。
其次，校准前的准备，校准前需对设备进行清洁、检查，确保设备运行正常，无异常情况。准备好标准砝码、校准工具等，确保校准工具符合要求，能够准确校准设备。
然后，校准操作，按照校准手册的步骤，使用标准砝码进行加载测试，调整测力传感器的参数，确保传感器能够准确采集六个分量的力和力矩数据。校准过程中需记录相关数据，包括校准时间、校准参数、校准结果等，建立校准档案。
最后，校准后的检查，校准完成后，启动设备进行测试，检查测量数据的准确性，确保校准合格。若校准不合格，需排查相关问题，重新进行校准，直至校准合格。
（四）故障排查与处理
设备运行过程中可能会出现各种故障，操作人员需熟悉常见故障的排查方法，及时发现故障、处理故障，避免故障扩大导致设备损坏。故障排查需遵循“先排查简单问题，后排查复杂问题；先排查外部问题，后排查内部问题”的原则，逐步缩小排查范围。
常见故障及排查处理方法：
1. 跑带无法启动：首先排查电源是否正常，电源线路是否连接牢固，若电源正常，检查电子控制单元是否启动，软件与设备是否建立连接。若连接正常，检查跑带是否有卡顿、异物阻挡等情况，清除异物后重新启动。若仍无法启动，排查跑带电机、线路等部件，必要时联系专业人员维修。
2. 数据采集异常：排查测力传感器是否连接牢固，有无松动、移位等情况；检查参数设置是否正确，测力范围、采集频率等参数是否符合要求；检查线缆是否破损、接触不良，确保信号传输稳定。若仍异常，排查传感器是否损坏，或软件是否存在故障，及时维修或调试。
3. 跑带打滑、偏移：排查跑带张力是否适中，若张力不足，调整跑带张力；检查跑带与滚筒的贴合情况，清理滚筒表面的灰尘、污渍；检查设备是否水平，若倾斜，调整设备水平度。
4. 电子控制单元过热：排查安装区域通风是否良好，若通风不良，改善通风条件；检查电子控制单元内部是否有灰尘堆积，清理灰尘；检查电源电压是否稳定，避免电压过高导致过热。
5. 紧急停止按钮失效：检查按钮是否损坏，若损坏，及时更换；检查按钮线路是否连接牢固，有无松动、破损等情况，修复线路后重新测试。
若遇到无法自行排查解决的故障，操作人员不可强行拆卸设备，需及时联系相关专业人员，说明故障情况，由专业人员进行维修处理，维修完成后需进行测试，确保设备正常运行。
（五）存放与保护注意事项
设备的存放与保护需注重环境控制，避免环境因素损坏设备部件，延长设备使用寿命。首先，存放环境需保持干燥、通风，相对湿度控制在合理范围内，避免潮湿环境导致设备生锈、电路短路。存放区域需远离水源、潮湿区域及腐蚀性物质，防止设备部件被腐蚀。
其次，存放环境需避免高温、低温极端天气，温度控制在设备规定的范围内，避免高温导致元器件老化、损坏，或低温导致液体结冰膨胀损坏设备。存放区域需远离强电磁场，避免电磁干扰损坏设备电路或影响传感器性能。
然后，设备长期不使用时，需做好存放准备。首先，关闭设备电源，拔掉电源插头，整理好线缆，清洁设备表面及内部的灰尘、污渍。其次，将跑带放松，避免长期紧绷导致跑带老化、变形。然后，将设备覆盖防尘罩，防止灰尘堆积。最后，将设备放置在平整、干燥的存放区域，避免挤压、碰撞。
设备搬运时，需轻拿轻放，避免剧烈冲击、跌落或碰撞，防止设备主体、核心部件损坏。搬运过程中需固定好跑带、电子控制单元等部件，避免移位、损坏。搬运完成后，需对设备进行检查、调试，确保设备正常运行。
（六）其他维护注意事项
1. 操作人员需严格按照设备操作手册及维护手册进行操作和维护，避免因操作不当导致设备损坏。定期参加设备操作与维护培训，熟悉设备性能及维护技巧，提高操作与维护水平。
2. 建立设备维护台账，记录每次维护的时间、内容、发现的问题及处理结果，追踪设备性能变化趋势，提前预警潜在故障。
3. 储备常用易损件，如密封圈、滤网、保险丝等，便于及时更换损坏部件，避免影响设备正常运行。易损件需与设备型号匹配，确保使用效果。
4. 设备运行过程中，严禁超载使用，严格遵守设备额定负载限制，避免过载导致设备变形、损坏或测量精度下降。
5. 严禁自行拆卸设备核心部件，如测力传感器、电子控制单元等，若需维修，需联系专业人员，避免拆卸不当导致设备损坏。
结语：
美国Bertec测力跑台的安装、使用与维护，需严格遵循规范流程，注重细节把控。正确的安装是设备稳定运行的基础，规范的操作是确保数据准确的关键，科学的维护是延长设备使用寿命的保障。操作人员需熟悉设备性能及相关规范，落实各项安装、操作与维护措施，及时发现并解决设备存在的问题，确保设备长期稳定运行，充分发挥其测量功能，为相关研究与实践提供可靠的支持。
